Liso – Cego – Slip –On (SO) – Welding-Neck (WN)
Encaixe para solda (SW) e com rosca BSP/NPT e Lap Joint (Solt)
Tipos Faces: Com Ressalto (RF) – Face Plana (FF) com Canal RTJ (Ring Joint)
CO Canal tipo macho / fêmea
Pressão de Trabalho: De 150 até 6000 Lbs
A definição correta de um flange de aço interfere diretamente na confiabilidade de sistemas industriais que operam sob diferentes condições de pressão, temperatura e exposição química. Quando bem especificado, esse componente garante vedação eficiente, segurança operacional e facilidade de manutenção, reduzindo riscos de falhas e interrupções produtivas.
Em aplicações industriais, o flange de aço não deve ser tratado como um item genérico. Sua seleção envolve variáveis técnicas que impactam desde o desempenho do equipamento até o custo total de operação ao longo do tempo.
Tipologias construtivas e formas de conexão
Os diferentes modelos disponíveis no mercado atendem necessidades específicas de montagem e resistência mecânica. A escolha adequada depende do tipo de esforço ao qual a tubulação será submetida, além da criticidade do processo.

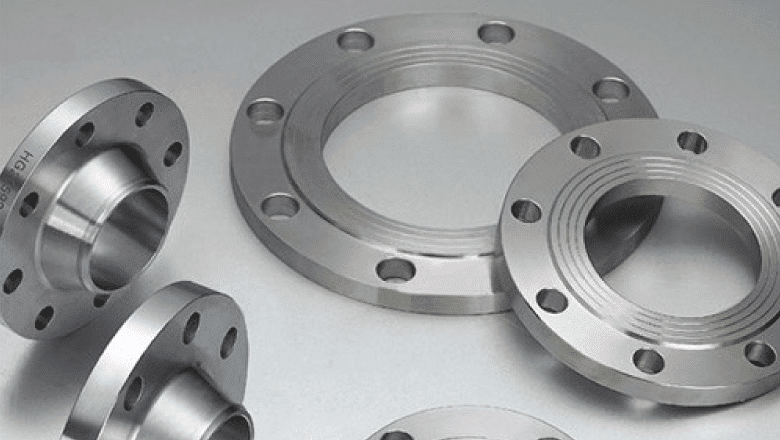

Entre as configurações mais utilizadas, destacam-se os modelos liso (Slip-On – SO), amplamente adotado pela facilidade de instalação e alinhamento, e o cego, aplicado quando há necessidade de interrupção total do fluxo. Já o modelo Welding-Neck (WN) apresenta elevada resistência estrutural, sendo indicado para operações com variações térmicas e cargas cíclicas.
Também são empregados flanges com encaixe para solda (Socket Weld – SW), comuns em sistemas de menor diâmetro e alta pressão, além das versões com rosca BSP ou NPT, que dispensam soldagem e simplificam a montagem em campo. O modelo Lap Joint, por sua vez, permite maior flexibilidade de ajuste e é indicado para linhas que exigem desmontagens frequentes.
Essa variedade de geometrias demonstra que o flange de aço precisa ser especificado com base no contexto operacional, e não apenas no custo ou disponibilidade imediata.
Geometria das faces e eficiência de vedação
A performance de vedação está diretamente ligada ao tipo de face do flange. A escolha inadequada pode comprometer todo o sistema, mesmo quando o material atende às exigências do processo.
A face com ressalto (RF) é uma das mais utilizadas, pois concentra a pressão na área da junta, aumentando a eficiência da vedação. Já a face plana (FF) é indicada para aplicações menos exigentes, especialmente quando há limitação estrutural nos componentes acoplados.
Em cenários mais severos, o uso de canal RTJ (Ring Joint) se torna necessário, principalmente em sistemas que operam sob altas pressões e temperaturas elevadas. Outra alternativa é o sistema macho e fêmea, que proporciona melhor alinhamento entre as peças e maior estabilidade durante a operação.
A escolha entre essas opções deve considerar não apenas a pressão de trabalho, mas também o tipo de fluido e as condições de montagem.
Classes de pressão e limites operacionais
Os flanges são classificados de acordo com sua capacidade de suportar pressão, variando normalmente entre 150 e 6000 libras. Essa classificação está diretamente relacionada à espessura do material, ao tipo de conexão e ao padrão dimensional adotado.
Um flange de aço especificado abaixo da classe necessária pode apresentar deformações, vazamentos ou falhas estruturais. Por outro lado, a superespecificação também gera custos desnecessários, impactando o orçamento do projeto.
Por isso, a análise deve considerar o equilíbrio entre segurança e eficiência, garantindo que o componente atenda às exigências sem gerar desperdícios.
Aplicações com aço inox e suas particularidades
Os flanges de aço inox são amplamente utilizados em ambientes que exigem resistência à corrosão e estabilidade química. Esse material é essencial em processos onde há exposição a agentes agressivos ou necessidade de controle sanitário.
Nesse contexto, os flanges de aço inox oferecem maior durabilidade e menor necessidade de manutenção, especialmente em comparação com o aço carbono. Aplicações em indústrias químicas, alimentícias e farmacêuticas são exemplos típicos dessa demanda.
Entre as variações mais comuns, o flange inox 2 polegadas é bastante utilizado em linhas específicas que exigem controle dimensional preciso. Já o flange inox 304 se destaca por apresentar boa resistência à oxidação, sendo uma alternativa equilibrada entre custo e desempenho.
A escolha entre diferentes ligas e dimensões deve ser feita com base nas características do processo e na expectativa de vida útil do sistema.
Fatores determinantes na especificação técnica
A seleção de um flange de aço exige análise criteriosa de múltiplos fatores. Cada variável influencia diretamente o comportamento do componente em operação.
O tipo de fluido transportado define a necessidade de resistência química. A temperatura de trabalho impacta na dilatação térmica e na integridade do material. Já a pressão do sistema determina a classe do flange e o tipo de vedação mais adequado.
Outro ponto relevante é a frequência de manutenção. Sistemas que exigem desmontagens recorrentes demandam soluções que facilitem o acesso e reduzam o tempo de parada. Além disso, o atendimento às normas técnicas garante compatibilidade e segurança em toda a instalação.
Negligenciar esses critérios pode resultar em falhas prematuras e aumento de custos operacionais.
